CAT5e/CAT6/CAT6a/CAT7

Utp kabels zijn onderverdeeld in verschillende categorieën, ieder met zijn eigen specificatie.
Vuistregel in deze is, des te nieuwer/hoger de categorie, des te sneller de kabel is.

Snelheden

Een CAT5e kabel – Haalt snelheden tot 1000 Mbit/s en is geschikt voor Gigabit netwerken.
De doorvoersnelheid is 100mhz.

Een CAT6 kabel – Haalt snelheden tot 1000 Mbit/s en is geschikt voor Gigabit netwerken.
De doorvoersnelheid is 250mhz. Hierdoor kan het meer data tegelijkertijd verwerken dan een Cat5e kabel.

Een CAT6a kabel – Haalt snelheden tot 10.000 Mbit/s en is geschikt voor 10-Gigabit netwerken.
De doorvoersnelheid is 500mhz.

Een CAT7 kabel – Haalt snelheden tot 10.000 Mbit/s en is geschikt voor 10-Gigabit netwerken.
De doorvoersnelheid is vanaf 600mhz.

Het verschil tussen Cat5e en Cat6 is dus enkel de bandbreedte.
Zie het als een tweebaans autosnelweg waar op beiden helften 120 wordt gereden (of op sommige stukken tegenwoordig 130). De snelheid is gelijk, maar de hoeveelheid rijbanen (=bandbreedte) kan verschillen. Zo is CAT5e bijvoorbeeld een 2 baanssnelweg en Cat6 een 5 baans. Het moge duidelijk zijn dat op een 5 baans weg meer auto's tegelijkertijd naar hun locatie kunnen rijden.

Wat betekent AWG?

Vaak staat er bij een kabel de dikte in AWG, dit staat voor "American wire gauge" en staat voor de dikte van de draad. Bij UTP bekabeling is AWG 23 of AWG 24 de standaard.
De regel in deze is, des te lager de AWG waarde, des te dikker is de Ader in de utp kabel.
Voor meer info verwijzen we je graag door naar Wikipedia. http://nl.wikipedia.org/wiki/American_wire_gauge

UTP/FTP/SFTP? Welke soorten afscherming zijn er?

Een netwerkkabel kan verschillende soorten van opbouw hebben.
Zie onderstaande lijst ter verduidelijking.

Wat is afgeschermde kabel?

Welke kabel kies ik dan?

De afscherming zorgt ervoor dat kans op interferentie (data overspringen) wordt verkleind.
Wij verkopen U/UTP, F/UTP en S/FTP kabels in Cat6. Om het gemakkelijk te houden hanteren wij vaak de volgende vuistregel:
Ligt de kabel alleen in een buis en zijn er weinig externe stroomfactoren (magnetisch velden) aanwezig dan is een standaard UTP kabel voldoende. Ligt er in een buis een COAX, Stroom- of krachtstroomkabel, kiest u dan voor een afgeschermde kabel.

Wat betekend CCA?

Een Copper Clad Aluminium (CCA) draad maakt gebruik van een koperen draad maar bevat een aluminium kern.
Deze kabel ziet er aan de buitenkant hetzelfde uit als een koperen netwerkkabel en voelt ook gelijk.
De meningen zijn nog al verdeeld over CCA en 100% koper.

Nadelen van CCA netwerkkabels zijn o.a.:

- Flexibiliteit op lange termijn neemt af
- Grotere kans op breuken
- De demping is ongeveer 40% hoger dan bij gebruik van koper
- DC (Direct Current / gelijkstroom) weerstand is ongeveer 40% hoger dan bij koper

Voldoet niet aan de ANSI/TIA-568-B2-1 standaard

Het grote voordeel van deze geleider is dat hij aanzienlijk goedkoper is dan 100% koperen netwerkkabels.

Het verlies in snelheid is aanwezig maar wordt dit door veel gebruikers verwaarloosbaar geacht.
Dit mede door het financiële aspect wordt deze kabel het meest gekozen.

Wij kunnen u hierin moeilijk adviseren, het is eigenlijk kiezen tussen kwantiteit of kwaliteit.
Onze verkoopcijfers laten zien dat wij 90% CCA versturen en 10% vol koper.

LET OP: Gebruikt u PoE (Power over Ethernet) dan adviseren wij altijd een 100% koperen kabel!

Een soepele (Stranded) of stugge (Solid) kabel?

Het type UTP kabel heeft alles te maken met de opbouw van de afzonderlijke aderen.
Dit betekent dat wanneer je de UTP kabel stript, je 8 kleine draden (aderen) zult zien ,

Wanneer deze afzonderlijk worden gestript kan het verschil verschil worden gezien tussen soepel en stugge utp kabels. Bestaat deze namelijk uit allemaal kleine koperen draadjes dan spreken we van een soepele kabel, is het echter één enkele vaste kern dan is er sprake van een stugge kabel.

Twee kabels, betekenen ook 2 doeleinden, maar hoe zit het nu precies?

De algemene regelgeving is als volgt.

Monteer je de kabel af op een muur paneel of een patchpaneel, kies dan voor een massieve stugge utp kabel. Deze hecht beter en zorgt voor een optimale verbinding.

Monteer je een RJ45 stekker aan de kabel, kies dan voor een soepele kabel, bij deze gaat de geleider namelijk compleet door de ader heen.

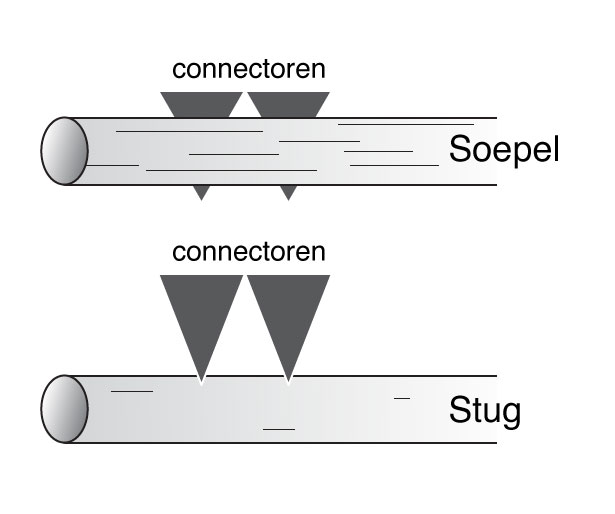

Een stugge kabel rust echter op de ader, waar een bij een soepele kabel de geleider er dus compleet doorheen gaat. Zie onderstaande afbeelding.

Houdt dit dan in dat een stugge kabel niet functioneert? Nee dat niet, met een goede tang komt de verbinding 95% van de gevallen wel tot stand en werkt het wel.. het is echter niet optimaal verbonden.

Halogeenvrije kabel

LSZH (Low smoke zero halogen) ook wel LSOH genoemd is een halogeenvrije kabel. Er zijn diverse redenen waarom een halogeenvrije kabel een verstandig alternatief is. Een halogeenvrij kabel is veiliger omdat deze minimale rook en geen halogeen produceert wanneer de kabel wordt blootgesteld aan vuur. Dit is niet alleen beter voor mens en milieu maar ook de schade aan gebouwen en inventarissen wordt beperkt bij het gebruik van halogeenvrije kabels. Aangezien er geen schadelijke stoffen daadwerkelijk vrijkomen, wordt een LSZH kabel / LSOH kabel vaak toegepast in slecht geventileerde ruimten zoals vliegtuigen, treinwagons en tunnels.
